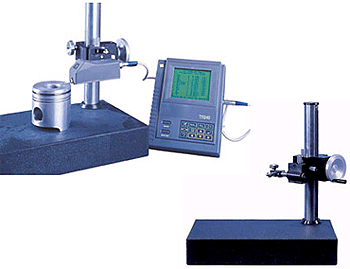

產品說明
儀器特點
整機測量精度高，垂直分辨力可達0.01μm,測試范圍寬，垂直量程最大可達+40/-120μm。性能指標達到國家二級機標準，可廣泛適用于各種金屬與非金屬加工表面的檢測。本產品在遵守傳統(tǒng)RC濾波器標準(GB6062)的基礎上，增加了M1(DIN4777)，M2(DIN4776)濾波器，可由用戶根據需要選擇。克服了原RC濾波器造成的波形失真和相位失真，大幅度地提高了產品的準確性，擴大了測量應用范圍，大大提高了儀器整機析性能。
主要技術參數
測量參數：Ra、Rq、Rz、R3z 、Rt、Ry(ISO)、Ry(DIN)、Rm、Rp、Sm、S、Sk、Tp 等。
取樣長度
(mm) 0.25 0.8 2.5 (inch) 0.01 0.03 0.1
評定長度Ln：3～5Cut-off；
掃描長度Lt：5～7Cut-off；
最大行程長度Ltmax：17.5(mm)/0.7(inch)；
最小行程長度Ltmin:1.3(mm)/0.052(inch)；
儀器示值誤差：≤±10%；
儀器示值變動性：< 6%；
觸針：金剛石圓錐；
觸針針尖角度：90°；
針尖圓弧半徑：5μm；
LCD顯示：160×128 點(帶背光)；
串行接口：3線RS232接口；
工作電壓：7.2 V；
工作電流：< 120mA；
背光工作電流：< 60mA；
電源：6×1.2V 鎳氫(NiMH)充電電源，容量：鎳氫(NiMH)1000mAh；
電源適配器：1A/12V，220V；
工作環(huán)境：溫度：0～40℃，相對濕度：＜90% 重量(主機、驅動器及傳感器)：約1700g；
外形尺寸(主機)：230mm×180mm×50mm
主要功能
數據文件存儲功能?？纱鎯?00個粗糙度參數值及4組輪廓數據。
設置參數保持功能。
配有大屏幕液晶，可清晰、快捷地顯示各種圖形和文本；帶有背光功能，可方便地用于夜間工作。
用戶可通過在線幫助功能求得幫助與指導。
可選擇三種濾波器，即RC濾波器(GB6062)和M1、M2濾波器(遵守DIN4777、DIN4776標準)。
參數打印功能?？膳cTA210微型打印機連接，進行粗糙度參數的打印。
可對外圓、內孔、軸肩、圓錐面等各種復雜表面進行測試。
探頭放置靈活，可全方位進行測試。
標準配置
主機 1臺
護套 1只
傳感器 1支
驅動器連接線 1根
驅動器 1只
電源適配器 1個
支桿架 1只
標準塊 1塊
可選附件
TS110曲面?zhèn)鞲衅?nbsp;
TS120小孔傳感器
TA610測量平臺
TA620測量平臺
TA630微調平臺
TA631微調平臺
TA210打印機
TA420驅動器
側向轉接桿
通訊電纜
PC通訊軟件
